Spuitarm Arie Bouman Kwekerij BV

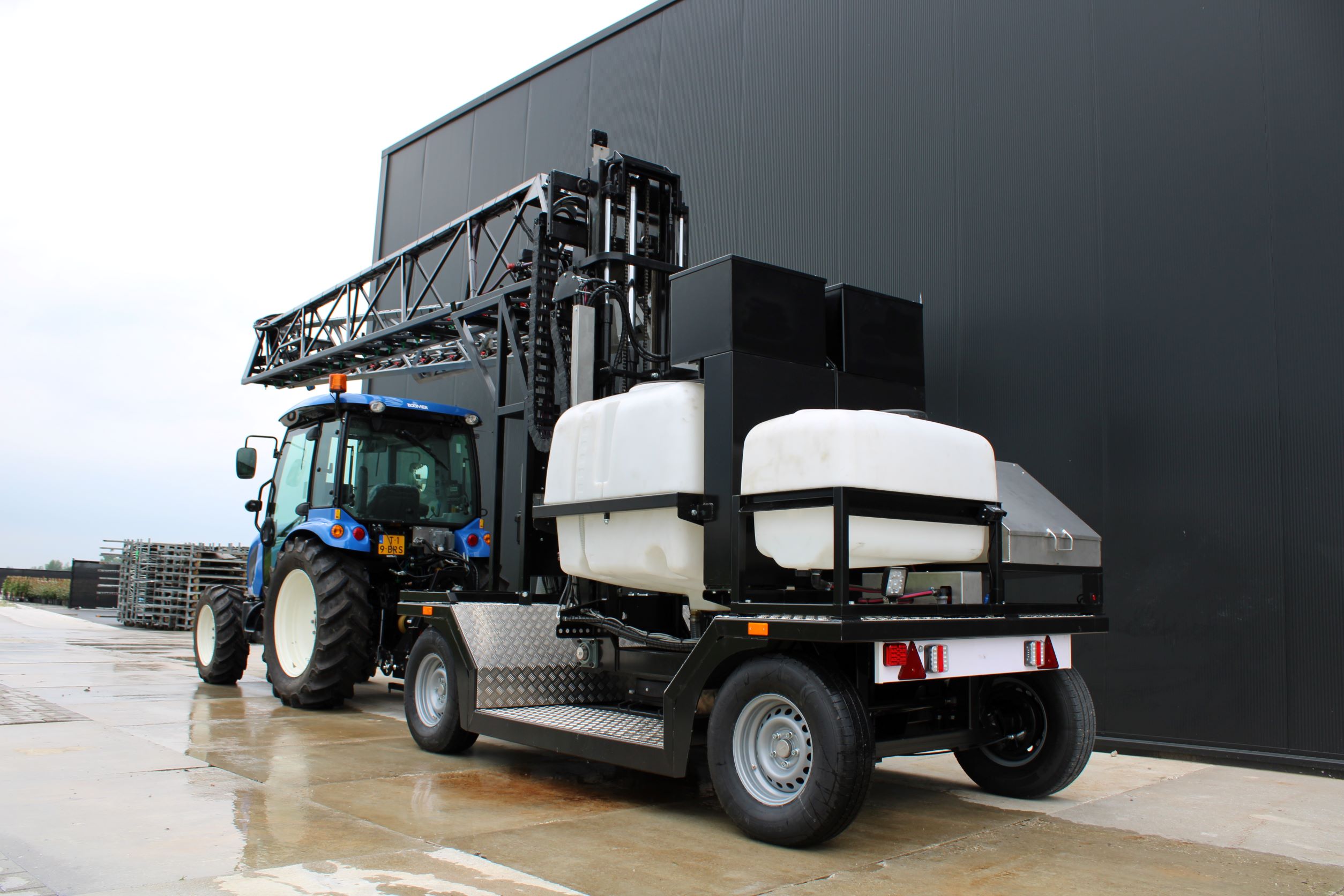

Speciaal voor de kwekerij van Arie Bouman in Wijk en Aalburg heeft MVL Metaal Techniek een nieuwe spuittrailer ontwikkeld en gebouwd. Het is een complete aanhanger die aan een trekker gekoppeld kan worden. Op het frame is een draaikrans gemonteerd, waardoor de installatie zowel naar rechts als links kan draaien. Daarbovenop staat een tankunit met een inhoud van 1000liter, waar de gewasbeschermingsmiddelen in gaan. Aan de tankunit is een hefinrichting gemonteerd waaraan de sproeiarm is bevestigd, die is opgedeeld in vier secties. De sproeiarm heeft een totale lengte van 18,85 meter. Door Arie Bouman Kwekerij werd ons gevraagd om deze lengte te bouwen, omdat in de markt zoiets speciaals niet te vinden is.

De spuittrailer is uitgerust met een spuitcomputer van Arag, die de basis vormt van en geïntegreerd is in de spuitinstallatie. Deze computer is ingebouwd in de nieuwe trekker van Arie Bouman Kwekerij. Ook is er een camerasysteem met vier camera’s in de spuittrailer geïnstalleerd. Een voor het achteruit rijden, maar er zijn meerdere camera’s aan de sproeiarm bevestigd. Zo kunnen meerdere punten van de sproeiarm worden gevolgd en daarmee het spuitbeeld.

De sproeiarm is in vier delen hydraulisch op te vouwen; opgevouwen heeft hij een lengte van 6 meter. De essentiële scharnierpunten van de arm zijn door onze engineeringsafdeling ontworpen, met speciale aandacht voor de krachten en de functies. De gebruiker kan vanaf zijn zitplaats in de trekker de sproeiarm hydraulisch in- of uitvouwen.

Spuitdop en roterend frame

Ieder gewasbeschermingsmiddel heeft een eigen spuitdop meteen sproeihoek van bijvoorbeeld 90 of 120 graden. Op verzoek van de kwekerij hebben we de dophouders op 25 centimeter van elkaar gemonteerd. Hierdoor is het mogelijk om spuitdoppen toe te passen voor een speciaal middel, dat is toegelaten om met die sproeiruimte te spuiten. In de markt is een spuitleiding normaal die om de 50 centimeter een dophouder bevat, maar MVL Metaal Techniek heeft een eigenspuitleiding gemaakt, waarin om de 25 centimeter een dophouder geplaatst kan worden.

Een andere vernuftige specificatie van de spuittrailer is dat de sproeiarm ook eenvoudig naar de andere zijde verplaatst kan worden. De arm kan in uitgevouwen toestand worden opgetild en boven de trekker langs naar de andere kant gedraaid worden. Het beweegvermogen is van essentieel belang voor de spuitinstallatie. De tank en de sproei-installatie zijn op een roterend frame gebouwd. Daardoor is het mogelijk om te spuiten in elke hoek tussen de 0en 270 graden. En om de laatste hoek van het veld mee te pakken, kan de kweker tijdens het spuiten het draaiframe meebewegen in de hoek. Zo pak je altijd het laatste puntje mee. De aanhanger is daarnaast spoorvolgend gemaakt, waardoor deze altijd het spoor van de trekker volgt.
